1540nm 1563nm FTTx PON CWDM EYDFA
◉ Cada porta óptica de saída é com CWDM de alto desempenho incorporado, fibra única com três comprimentos de onda, o que pode economizar recursos de fibra óptica em grande parte.
◉ Links simplificados da sala de máquinas, melhoram a confiabilidade do sistema e reduzem amplamente o custo de manutenção da rede.
◉ Pode ser compatível com qualquer tecnologia FTTx PON: EPON/GEPON, GPON
◉ Potência de saída total opcional 1260~13000mW ( 31~41dBm )

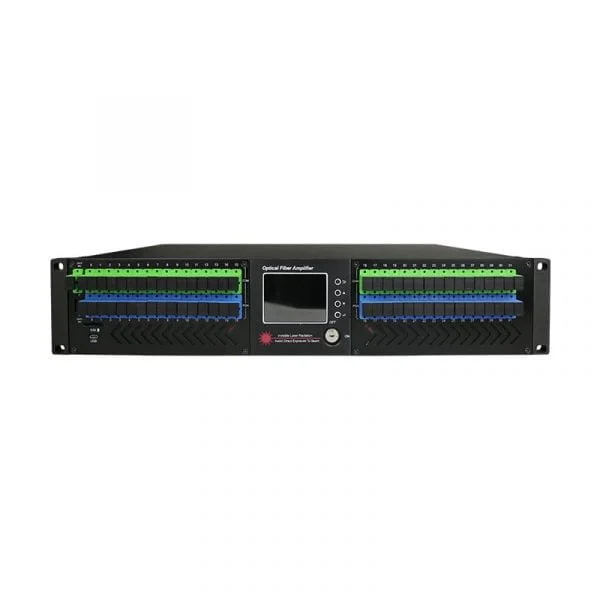

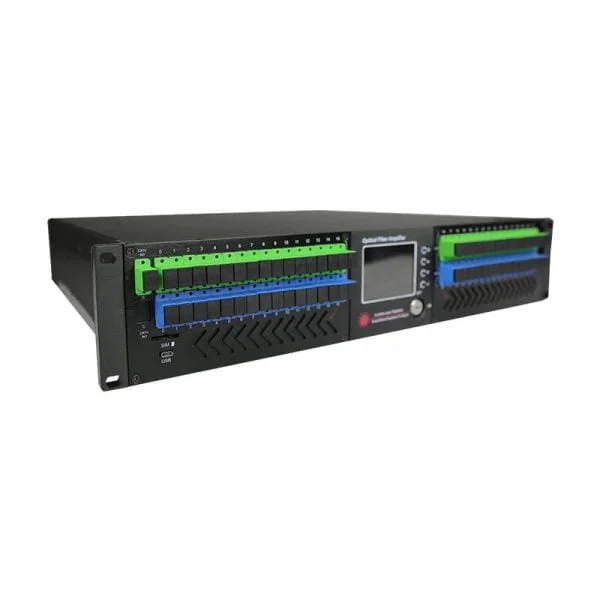

◉ rack de 19″ 2U até 64 portas opcionais de up-link, utilizadas em OLT; e 64 portas ópticas de saída de 1550nm, multiplexam o fluxo de dados de 1310/1490nm.
◉ Pré-amplificador embutido de baixo ruído, não necessário em cascata EDFA, extremamente baixo o CNR, degradação MER do sistema
◉ Figura de baixo ruído ≤5.5dB
◉ RS232 , SNMP perfeito
◉ Confiabilidade de segurança em nível de telecomunicações e gerenciamento de rede
◉ Espaço eficiente, simples e confiável na construção/manutenção
◉ Entrada óptica dupla opcional, interruptor óptico 2 × 1 incorporado
◉ Fonte de alimentação dupla opcional, backup 1+1
◉ Pode reduzir o uso de 98% de espaço do dispositivo
◉ Pode reduzir o custo de compra do dispositivo em 85%.
◉ Pode reduzir o consumo de energia em 95%.
◉ O melhor preço-desempenho da indústria
Descrição
A série WS-56EYA é um amplificador óptico de alta potência FTTP de baixo ruído e alto desempenho com banda de ganho de espectro dentro de 1540~1563nm. Cada porta de saída para amplificador ótico tem incorporado CWDM de bom desempenho. Cada porta externa do amplificador óptico up-link pode se conectar com a porta OLT PON de forma muito conveniente. Cada porta óptica de saída de 1550nm (CATV) multiplex 1310/1490n do fluxo de dados, a fim de reduzir a quantidade do componente e melhorar o índice e a confiabilidade do sistema.
O amplificador óptico WS-56EYA pode ser compatível com qualquer tecnologia FTTx PON. Ele oferece uma solução flexível e de baixo custo para integração em três redes e Fiber to the Home.
O WS-56EYA tem figura de ruído extremamente baixo, a unidade inteira adota amplificação em duplo estágio, e o pré-amplificador adota EDFA de baixo ruído, a cascata de saída adota EYDFA de alta potência. Quando a potência óptica de entrada Pin=0dBm, o valor de ruído da unidade é ≤5.5dB Ao contrário de outros tipos de produtos que necessitam de alta potência óptica de entrada para manter um valor de ruído mais baixo.
O amplificador óptico WS-56EYA adota o laser de bomba e fibra ótica ativa de primeira classe do mundo. O perfeito controle APC, ACC e ATC, excelente projeto na ventilação e dissipação de calor garantem a longa vida útil e alto trabalho confiável do laser da bomba. RS232 e RJ45 oferecem comutação serial e porta de gerenciamento de rede SNMP.
1540nm 1563nm FTTx PON CWDM EYDFA
| Technical Parameters | WS-56EYA1U |
|---|---|
| Wavelength | 1535-1565nm |
| Input power range | -5dBm~+10dBm(normal input -2dBm~+5dBm) |
| Output optical power | 26dBm~37dBm |
| Optical power stability | ±0.1dBm |
| Noise figure | ≤ 5.0dB(Pin=0dB) |
| Input return loss | ≥ 45dB |
| Output return loss | ≥ 45dB |
| C/N | ≥ 50dB |
| C/CTB | ≥ 63dB |
| C/CSO | ≥ 63dB |
| Optical connector | SC/APC;SC/PC;LC/APC;LC/PC |
| Supply voltage | AC220V(160V ~ 265V) /AC110V(90 ~130V)/DC48V(38 ~ 58V) |
| Consumption | ≤ 50w |
| Working temperature | -5℃ ~+42℃ |
| Storage temperature | -30℃ ~ +70℃ |
| Maximum working relative humidity | Max 95% non-condensing |
| Package size(1pc) | 580(W)*485(L)*110(H)mm |
| Package size(2pcs) | 600(W)*515(L)*250(H)mm |
| Size | 380(W)*482(L)*44(H)mm |
| Weight | 6.5kg/pc |
