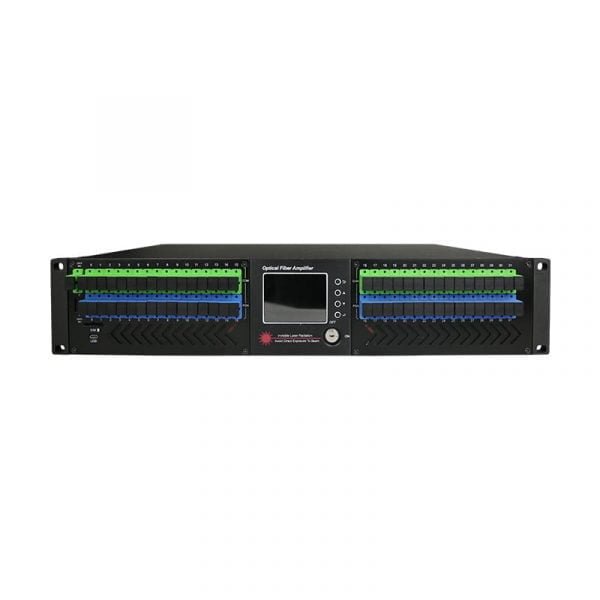

1540nm 1563nm FTTx PON CWDM EYDFA
◉ Каждый выходной оптический порт имеет встроенный высокопроизводительный CWDM, одно волокно трех длин волн, что позволяет значительно экономить ресурсы оптического волокна.
◉ Упрощенные связи машинного зала, повышение надежности системы и значительное снижение стоимости обслуживания сети
◉ Совместимость с любой технологией FTTx PON: EPON/GEPON, GPON
◉ Общая выходная мощность по выбору 1260~13000 мВт (31~41 дБм)

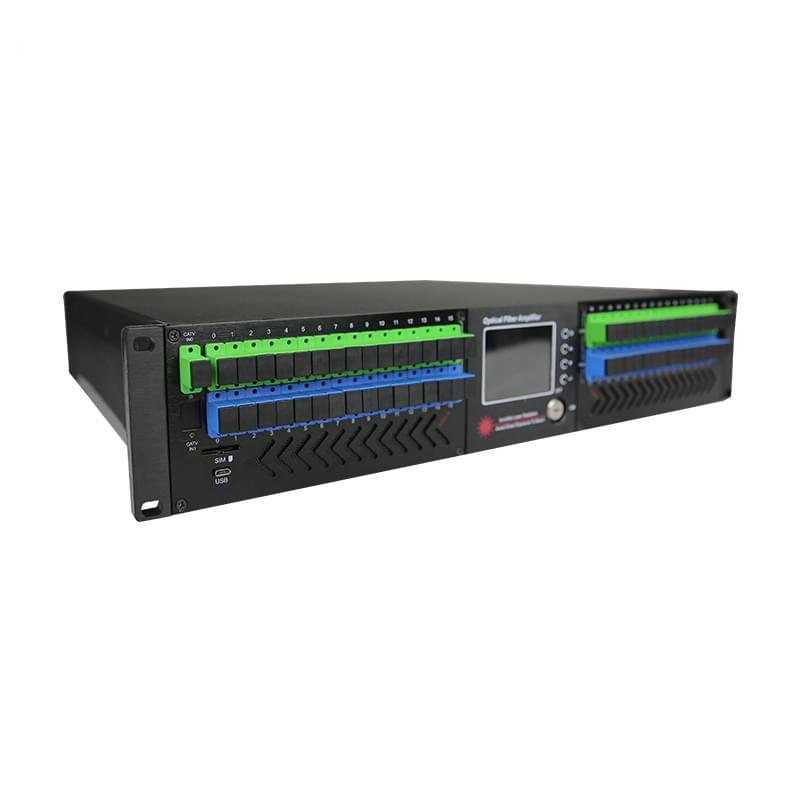

◉ 19″ 2U стойка до 64 портов up-link, которые используются в OLT; и 64 выходных оптических порта 1550nm, мультиплексирование потока данных 1310/1490nm.
◉ Встроенный малошумящий предусилитель, не требующий каскада EDFA, чрезвычайно снижает CNR, MER деградация системы
◉ Низкий коэффициент шума ≤5,5 дБ

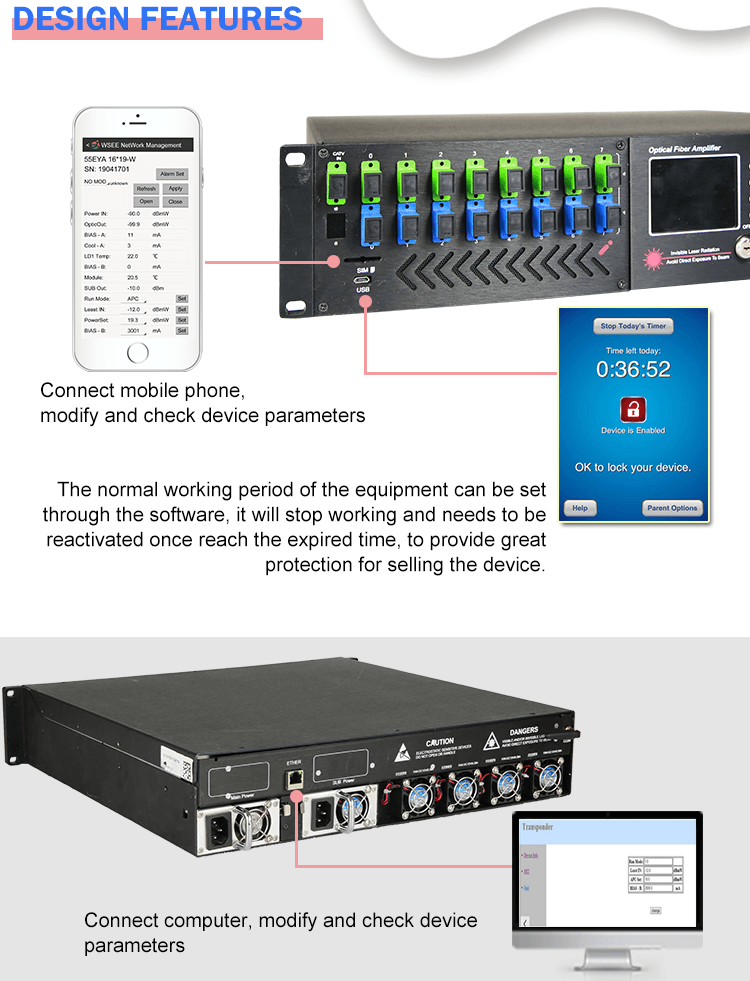

◉ Совершенный RS232, SNMP
◉ Надежность безопасности на телекоммуникационном уровне и управление сетью
◉ Экономия пространства, простота и надежность в строительстве/обслуживании
◉ Дополнительный двойной оптический вход, встроенный оптический коммутатор 2 × 1

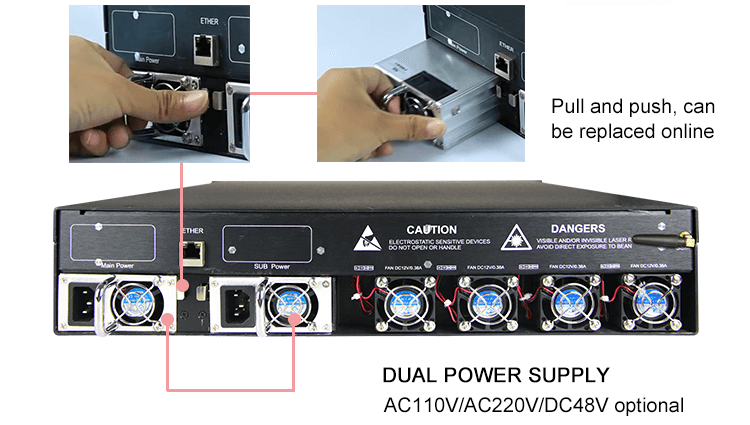

◉ Двойной источник питания по выбору, резервное питание 1+1
◉ Может сократить использование пространства устройства на 98%
◉ Можно снизить стоимость покупки устройства на 85%
◉ Снижение энергопотребления на 95%
◉ Лучшее в отрасли соотношение цены и качества
Описание
Серия WS-56EYA представляет собой малошумный, высокопроизводительный, мощный многопортовый оптический усилитель FTTP с полосой спектра усиления в пределах 1540~1563 нм. Каждый выходной порт оптического усилителя имеет встроенный CWDM с хорошей производительностью. Каждый внешний оптический порт оптического усилителя может очень удобно соединяться с портом OLT PON. Каждый выходной оптический порт 1550nm (CATV) мультиплексирует поток данных 1310/1490n, чтобы уменьшить количество компонентов и улучшить показатель и надежность системы.
Оптический усилитель WS-56EYA может быть совместим с любой технологией FTTx PON. Он предлагает гибкое и недорогое решение для интеграции трех сетей и оптоволокна до дома.
WS-56EYA имеет чрезвычайно низкий коэффициент шума, весь блок имеет двухступенчатое усиление, предварительный усилитель использует малошумящий EDFA, выходной каскад использует мощный EYDFA. Когда входная оптическая мощность Pin=0dBm, коэффициент шума устройства составляет ≤5.5dB В отличие от других видов продукции, которым требуется высокая входная оптическая мощность для поддержания более низкого коэффициента шума.

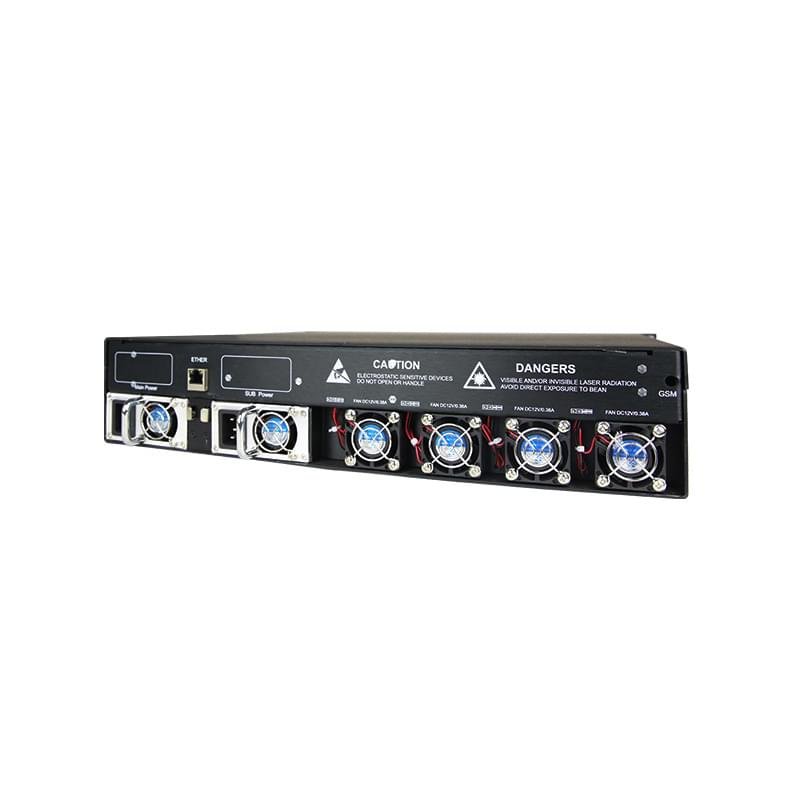

Оптический усилитель WS-56EYA использует лучший в мире лазер накачки и активное оптическое волокно. Совершенный контроль APC, ACC и ATC, отличный дизайн вентиляции и теплоотвода обеспечивают долгий срок службы и высокую надежность работы лазера накачки. RS232 и RJ45 обеспечивают последовательную коммутацию и порт сетевого управления SNMP.
1540nm 1563nm FTTx PON CWDM EYDFA
| Technical Parameters | WS-56EYA1U |
|---|---|
| Wavelength | 1535-1565nm |
| Input power range | -5dBm~+10dBm(normal input -2dBm~+5dBm) |
| Output optical power | 26dBm~37dBm |
| Optical power stability | ±0.1dBm |
| Noise figure | ≤ 5.0dB(Pin=0dB) |
| Input return loss | ≥ 45dB |
| Output return loss | ≥ 45dB |
| C/N | ≥ 50dB |
| C/CTB | ≥ 63dB |
| C/CSO | ≥ 63dB |
| Optical connector | SC/APC;SC/PC;LC/APC;LC/PC |
| Supply voltage | AC220V(160V ~ 265V) /AC110V(90 ~130V)/DC48V(38 ~ 58V) |
| Consumption | ≤ 50w |
| Working temperature | -5℃ ~+42℃ |
| Storage temperature | -30℃ ~ +70℃ |
| Maximum working relative humidity | Max 95% non-condensing |
| Package size(1pc) | 580(W)*485(L)*110(H)mm |
| Package size(2pcs) | 600(W)*515(L)*250(H)mm |
| Size | 380(W)*482(L)*44(H)mm |
| Weight | 6.5kg/pc |
